Nếu bạn có ý định mua màn hình LED thì không nên bỏ qua bài viết này. Màn hình LED Việt xin gửi đến quý khách hàng những thông tin cơ bản nhất về màn hình LED để quý khách có thể hiểu rõ hơn về nó. Từ đó, lựa chọn được loại màn hình LED phù hợp nhất!
Nguyên lý hoạt động:
LED là tên viết tắt của đi-ốt phát sáng (Light emitting diode). Về bản chất LED là một đi-ốt, nó chứa một chip bán dẫn có pha các tạp chất để tạo ra một tiếp giáp P-N, kênh P chứa lỗ trống, kênh N chứa điện tử, dòng điện truyền từ A-nốt (kênh P) đến K-tốt (kênh N). Khi điện tử (electron) lấp đầy chỗ trống nó sinh ra bức xạ ánh sáng nhìn thấy.
Yếu tố vật chất:

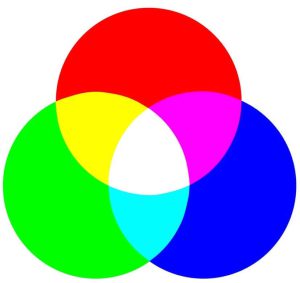

Hầu hết các màu được tạo ra bằng cách trộn bộ ba màu cơ bản (R: đỏ, G: xanh lá cây, B: xanh nước biển) theo một tỷ lệ nhất định.
- GaAs (gallium arsenide) là cho đèn đỏ.
- GaP (gallium phosphide) là cho ánh sáng màu xanh lá cây.
- GaN (gallium nitride) là cho ánh sáng màu xanh nước biển.
Phân loại LED the bóng LED:

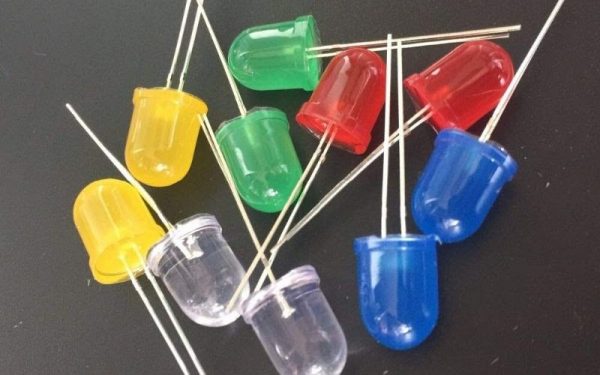

– DIP:
Loại Led truyền thống với 2 chân nối với một bo mạch in PCBs ,3 màu cơ bản Xanh nước biển (Blue), Xanh lá cây (Green) và Đỏ (Red). Với loại LED DIP thì nó chỉ hiện mỗi bóng 1 màu duy nhất.

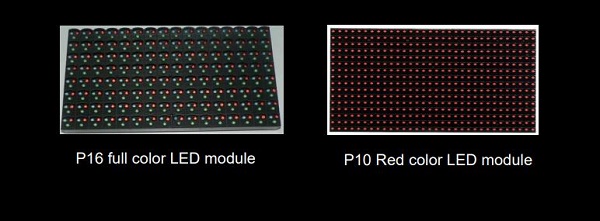

Một số loại mô-đun DIP được hiển thị như sau:
– SMD (3-in-1):
Sự kết hợp giữa 3 màu sắc R+G+B. Là loại LED mắt dán được sử dụng phổ biến nhất hiện nay.

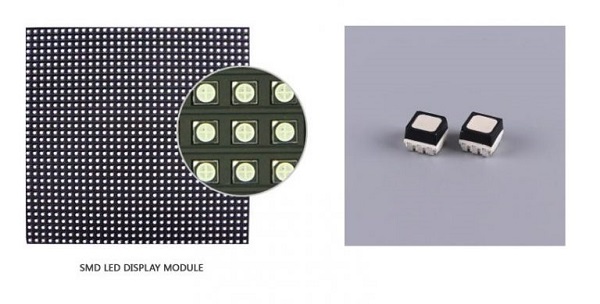

Module SMD 3-in-1 hiển thị như sau:
Thuật ngữ cơ bản về LED:
1. Pixel, Pixel pitch
- Pixel (điểm ảnh):
Là bộ phận phát sáng nhỏ nhất của màn hình LED. Mỗi đơn vị phát sáng trong màn hình LED có thể được điều khiển riêng lẻ được gọi là pixel.

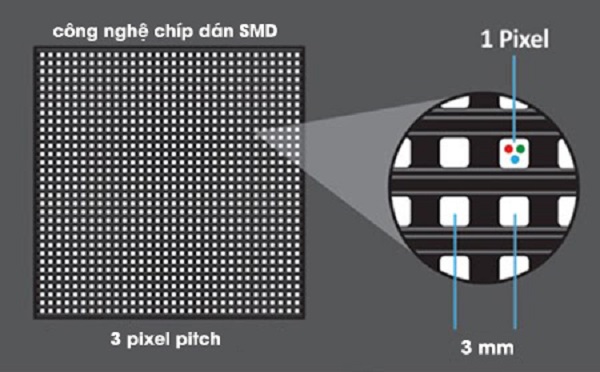

- Pixel pitch (mật độ điểm ảnh):
Khoảng cách trung tâm giữa hai pixel của màn hình LED được gọi là cao độ pixel, còn được gọi là cao độ điểm. Khoảng cách chấm càng dày, mật độ pixel trên một đơn vị diện tích cao thì độ phân giải càng cao, hình ảnh hiển thị càng sắc nét và giá thành cũng cao theo.
2. Độ phân giải
Màn hình có độ phân giải càng cao thì càng hiển thị được nhiều nội dung hơn. Hình ảnh mượt mà, tinh tế. Tuy nhiên, độ phân giải càng cao, chi phí càng đắt.

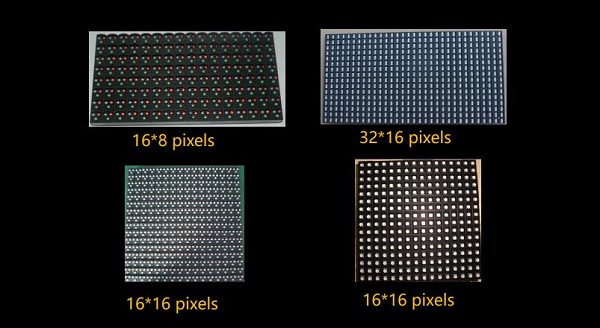

Độ phân giải mô-đun: Nhân số pixel ngang của module LED với số pixel dọc của module LED.
Nhận báo giá Ưu Đãi – Liên hệ ngay Hotline/Zalo: 0948 291 827
3. Cách tính độ phân giải của một môđun hoặc màn hình
Được tính bằng công thức:
Độ phân giải rộng=Kích thước chiều rộng (mm) / Độ phân giải pixel
Độ phân giải cao = Kích thước chiều cao (mm) / Độ phân giải pixel
Ví dụ: có module P10 kích thước 320mm*160mm. Độ phân giải rộng và độ phân giải cao của nó là gì?

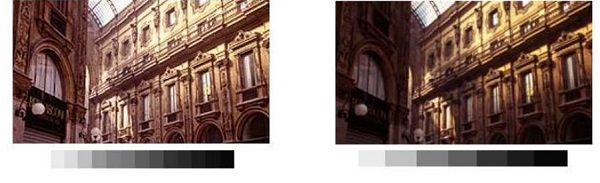

Thang độ xám: Gray Scale
– Mức độ sáng có thể phân biệt được từ tối nhất đến sáng nhất trong cùng một mức độ sáng của màn hình LED. Đối với màn hình hiển thị được sử dụng để hiển thị hình ảnh video, mỗi màu cơ bản phải có khả năng xử lý thang màu xám 256 mức (8 bit).
– Thang độ xám là yếu tố quyết định số lượng màu hiển thị. Nói chung, mức xám càng cao thì màu sắc hiển thị càng phong phú, hình ảnh càng mịn và chi tiết càng rõ nét.

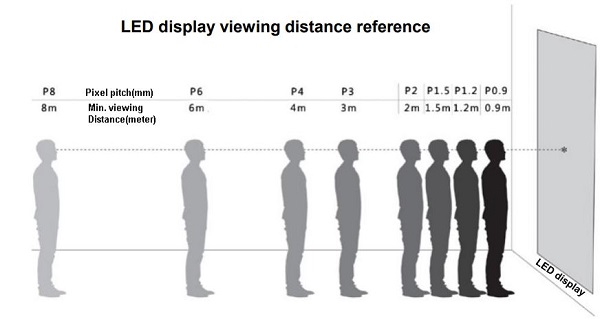

Phạm vi khoảng cách xem tốt nhất
Đó là khoảng cách thẳng đứng giữa vị trí mà nội dung hình ảnh rõ ràng nhất và có thể nhìn thấy thân màn hình chính xác và hoàn toàn không có màu phẳng.
Có một phương pháp tính khoảng cách xem tối thiểu và tối đa mà bạn nên lưu ý:
- Khoảng cách MAX (mét) = Độ phân giải pixel x 3000/1000
- Khoảng cách MIN (mét) = Độ phân giải pixel x 1000/1000
Phân loại màn hình LED và bộ điều khiển
1. Theo môi trường sử dụng:
– Màn hình LED trong nhà (mật độ nhỏ, độ sáng thấp, không thấm nước)
– Màn hình LED ngoài trời (độ sáng cao, không thấm nước)
– Ngoài ra, còn có loại bán ngoài trời nhưng không được phổ biến bằng 2 loại trên
Xem thêm: Tổng hợp các loại màn hình LED phổ biến nhất hiện nay – Tại Đây
2. Theo màu sắc hiển thị:
– Đơn sắc (thường là một màu đỏ)
– Hai màu (thường là đỏ và xanh lục)
– Đa màu (RGB)
3. Theo khoảng cách điểm ảnh (pixel pitch)
Màn hình LED P1.25, P1.53, P1.86, P2, P2.5, P3 , P3.91, P4, P5, P6, P7.62, P8, P10, P12, P16, P20, v.v.
Phổ biến nhất tại thị trường Việt Nam là loại P2, P2.5, P3, P4, P5, P10
Phân loại màn hình LED và bộ điều khiển
1. Đồng bộ
Màn hình LED hiển thị đồng bộ trên màn hình máy tính, máy ảnh, đầu kỹ thuật số hoặc các thiết bị khác. Giao tiếp với cáp DVI hoặc HDMI hoặc VGA.
Bộ điều khiển: Huidu VP210,VP210C,VP410,VP410C,VP1640A,VP1240A,VP830, VP630, VP820, VP620, V8000M splicer, MS8000 server, MS4000Pro server, MS4000 server, MS2000 server
2. Không đồng bộ
Còn được gọi là ngoại tuyến, có phương thức thay đổi nội dung trình chiếu qua: WiFi, U-disk, cáp mạng, nền tảng đám mây Internet có sẵn, không yêu cầu thời gian thực.
Bộ điều khiển: Huidu C16C, C36C, A3L, D16, D36, W60, W62, W63, W64A, W66, W0, W2, W02, W3, W04, U6A, U60, U62, E62, E63, E64

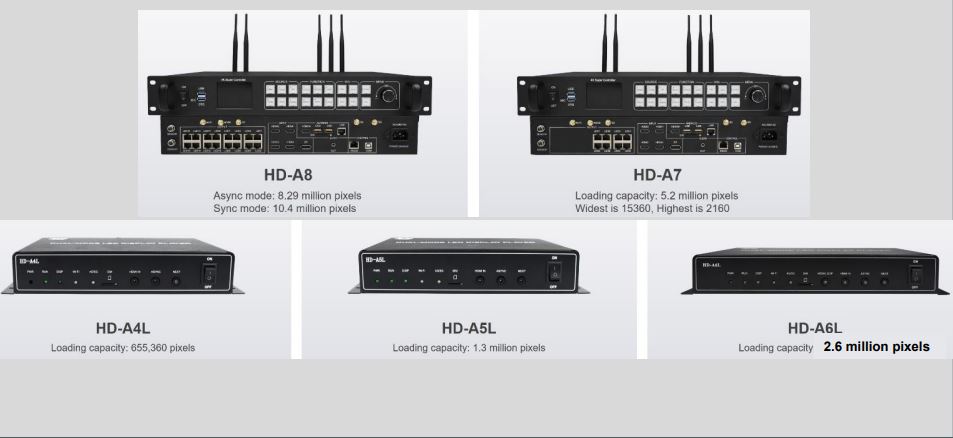

3. Màn hình LED với hệ thống điều khiển chế độ kép Sync-Async (hỗ trợ cả Online và Offline)
Trình phát chế độ kép HUIDU A7, A8, A6L, A5L, A4L, B6
Nhận báo giá Ưu Đãi Ngay Hôm Nay – Liên hệ Hotline/Zalo: 0948 291 827

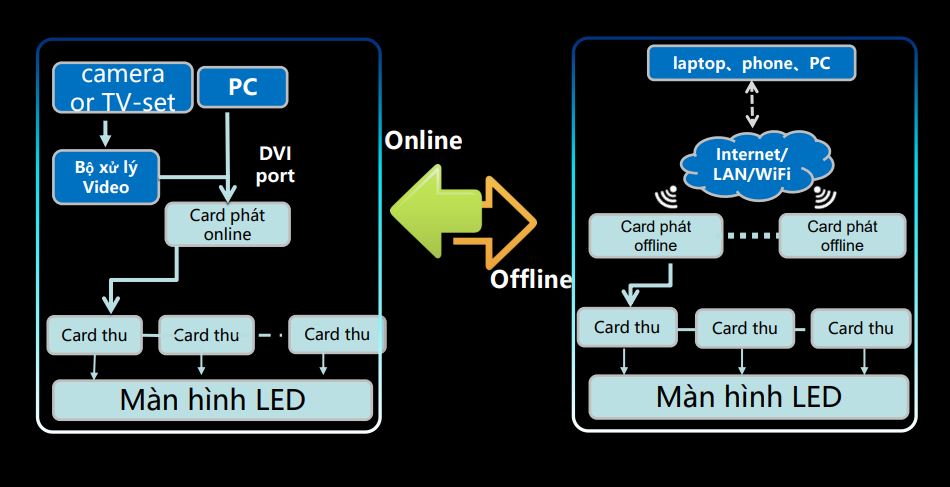

Sự khác biệt giữa hệ thống điều khiển đồng bộ và không đồng bộ là gì?

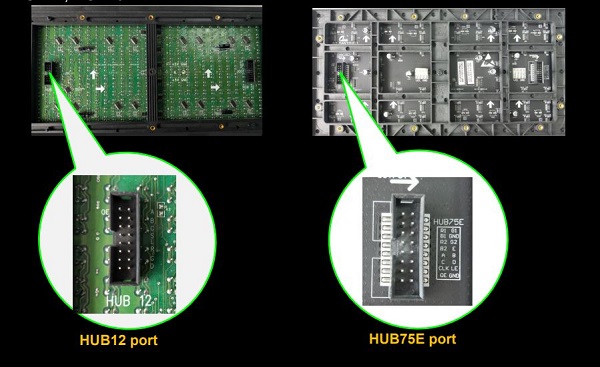

Cổng HUB trên Mô-đun LED (làm cách nào để kiểm tra?)
Có nhiều loại cổng HUB như: HUB75 , HUB08, HUB12, HUB40,… Kiểm tra và đọc thông tin mặt sau của mô-đun LED như hình dưới đây:

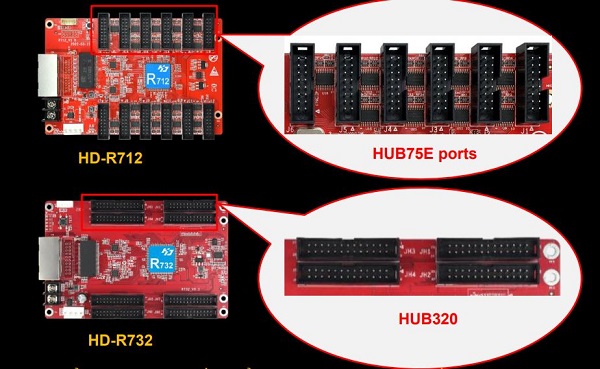

Cổng HUB trên Bộ điều khiển Huidu:
Các cổng HUB của bộ điều khiển và màn hình LED phải giống nhau thì chúng mới có thể hoạt động cùng nhau, nếu khác nhau thì không thể hoạt động hoặc cần sử dụng bộ chuyển đổi HUB.

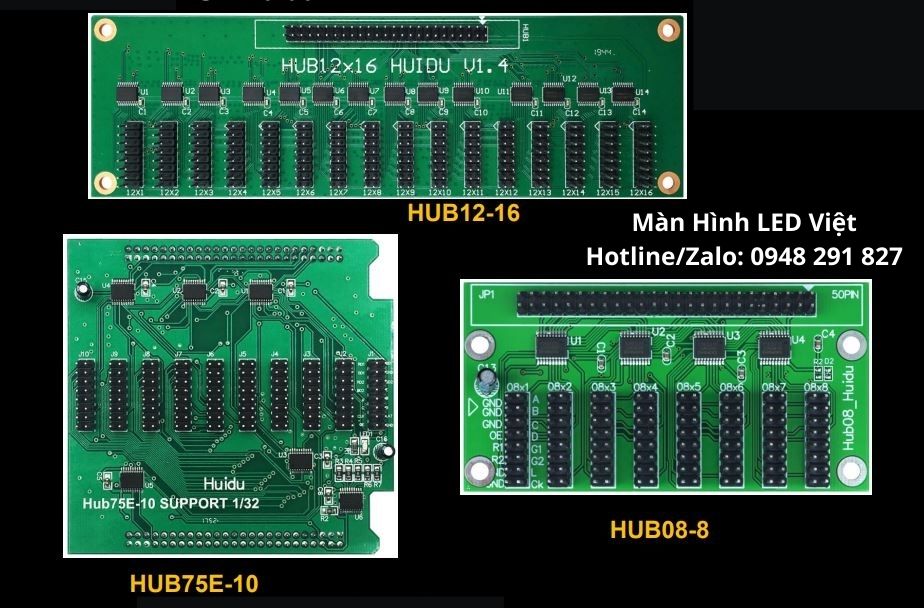

Bộ chuyển đổi HUB Huidu:
Khi các cổng HUB của bộ điều khiển và màn hình LED khác nhau, thì bạn cần sử dụng bộ điều hợp HUB để kết nối tương thích.
IC chips trong LED modules
Drive IC:
Vai trò của chip IC là nhận dữ liệu điều khiển theo giao thức (điều khiển dòng điện không đổi). Có chip IC thông thường và chip IC đặc biệt PWM. Bao gồm IC điều khiển và IC giải mã.
Ví dụ như: FM6124, SUM2016, ICN2038, MBI5124, 138
Vậy làm cách nào để kiểm tra loại IC điều khiển của một môđun LED? Bạn hãy kiểm tra mặt sau như hình dưới đây:

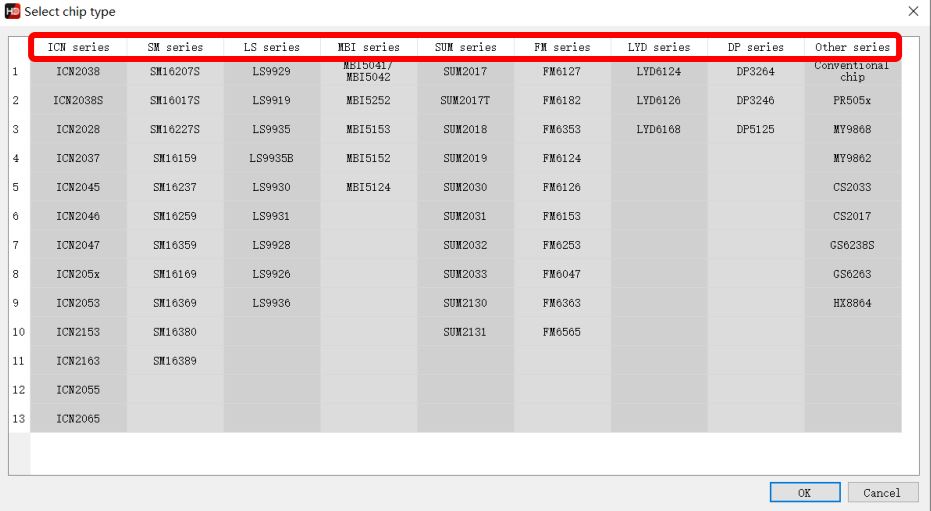

Bộ điều khiển Huidu hỗ trợ tất cả các chip thông thường và chip đặc biệt. Bạn có thể thực hiện cài đặt trong phần mềm “HDSet”.
*Lưu ý: Đối với một số chip ic ổ đĩa đặc biệt, thì chỉ cần cập nhật bộ điều khiển với tệp chương trình cơ sở đặc biệt.

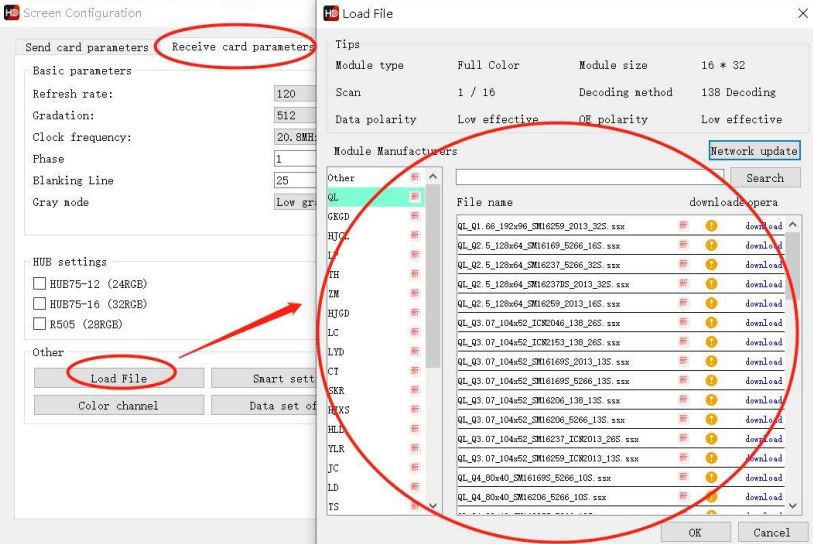

Trong phiên bản mới nhất của HDPlayer (HDSet), có tất cả các tệp cấu hình .ssx cho các mô-đun LED thông thường và liên tục cập nhật danh sách mới ngay lập tức. Bạn có thể tải chúng trực tiếp trên Internet một cách dễ dàng.
Tham khảo: Phụ kiện màn hình LED
Kiến thức cơ bản về cabin LED
Phân loại cabin
1. Phân theo chất liệu
- Thân sắt hộp (dày 1.0mm, 1.2mm, 1.5mm)
- Nhôm hộp (5052, dày 2mm)
2. Phân loại theo cách sử dụng
- tủ đơn giản
- tủ kín
- tủ chống nước
- tủ cẩu
- Tủ màn hình sân vận động
- tủ màn hình cong
- Màn hình rèm, Màn hình lưới tản nhiệt
- Giá đỡ (có cột từ và khung nhôm)
- Tủ bảo trì phía trước
- sơn màn hình
- Tủ có hình dạng bất thường

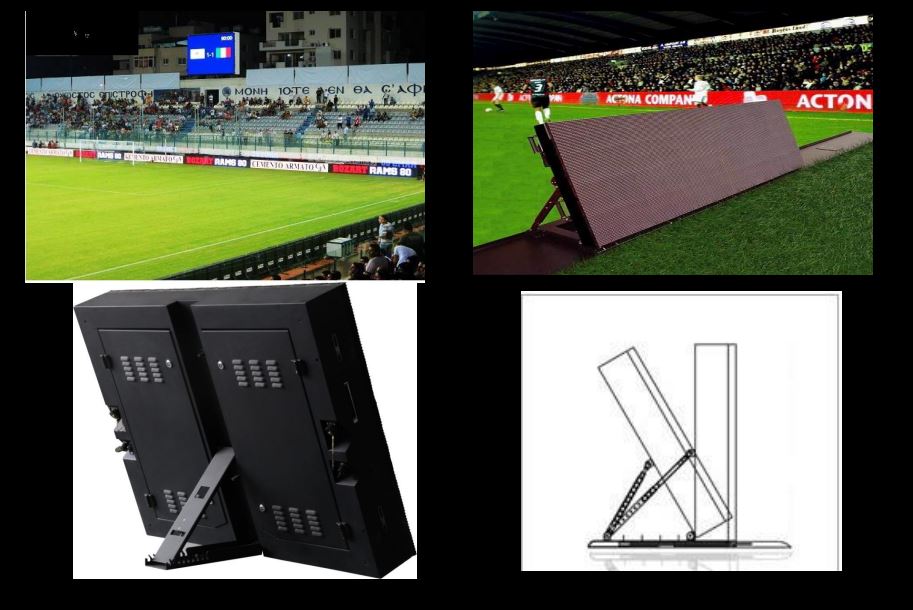

Cabin trưng bày sân vận động

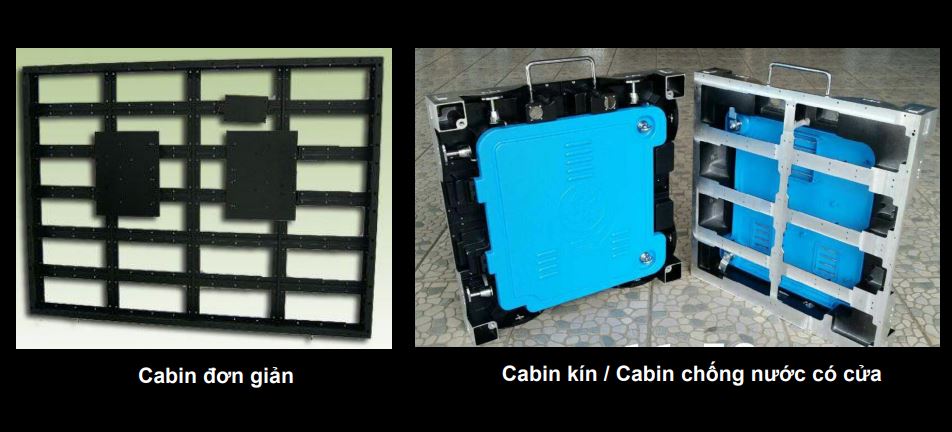

Hình ảnh cabin led:

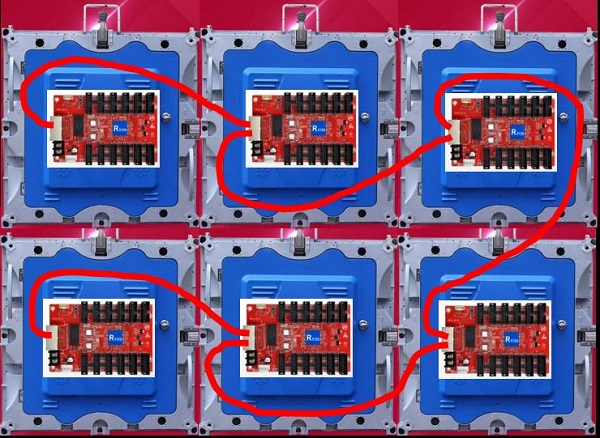

Mỗi một cabin Led tương ứng với một card thu. Chúng ta cũng cần thực hiện thiết lập kết nối màn hình để ghép tất cả các mô-đun LED vào một màn hình.
Lưu ý 1: Khi sử dụng tủ kín thì cần đấu 1 đầu cáp dây lan card nhận cho mỗi tủ, kết nối sẽ dễ dàng hơn.
Lưu ý 2: Khi sử dụng tủ đơn giản hoặc chỉ sử dụng các mô-đun, làm thế nào chúng ta có thể kết nối màn hình LED với bộ điều khiển Huidu?

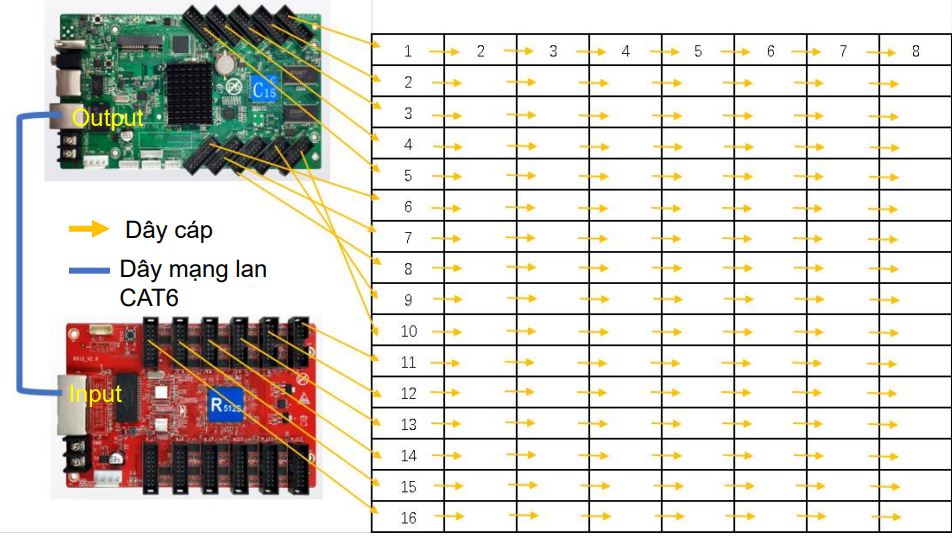

Ví Dụ: Màn hình LED P10(32×16 pixel), chỉ sử dụng các mô-đun. Ví dụ với màn hình cabin led P10 8×16 module (kích thước 2,56m x 2,56m) sẽ chia card như hình dưới đây

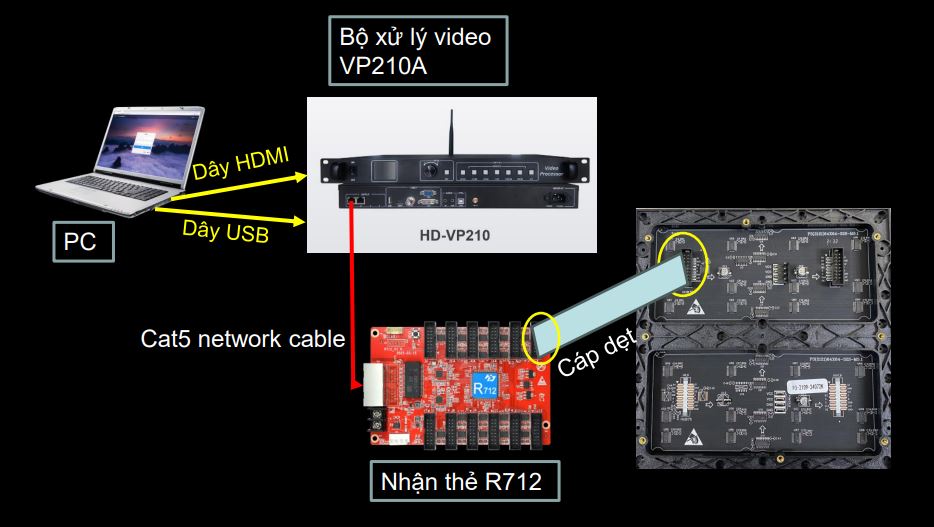

Phương pháp nối dây của hệ thống đồng bộ hóa (online):
Màn hình LED trong suốt
